不锈钢水杯杯拉伸工艺深度解析---厚度篇

杯中有故事，生活有温度，大家好，“董董讲杯”来了。随着小编给大家分享的内容越来越多，小编也越来越难进行内容的撰写，今天小编请来一位大咖张工，张工是我厂技术层面的权威，同时对我厂的感情更是深厚，http://www.zhanyict.com/ 新款水杯选展易。他今天给大家分享不锈钢水杯拉伸工艺的那些事，让我们欢迎张工。

大家好！我是老张，在不锈钢水杯行业里摸爬滚打了整整二十年。这二十年，我没干别的，就专门跟“拉伸”这门手艺较劲了。从最早的手动冲床到现在的智能多工位连续拉伸机，从看着老师傅凭经验“听声辨位”到如今数据化、参数化的精准控制，我算是亲眼见证、亲手摸遍了这门工艺的每一个进化节点。http://www.zhanyict.com/ 新款水杯选展易。今天，我想和大家系统地聊一聊不锈钢水杯拉伸工艺的那些事儿。希望能给初入行的朋友们一点启发，也和老师们傅们交流切磋。“此处应该有掌声”

一、核心之核心：不同成品厚度，是截然不同的两个世界

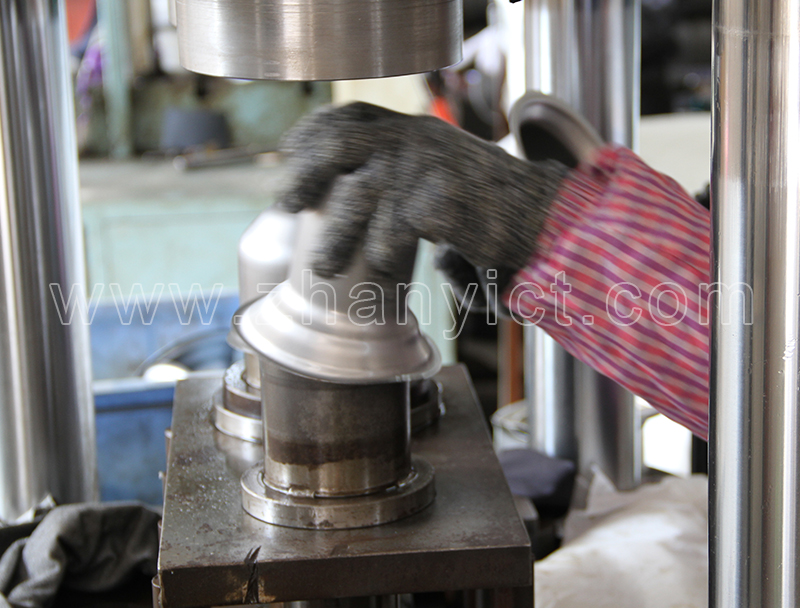

拉伸，说白了就是把一块平面的不锈钢圆片（坯料），用巨大的力量把它拉成一个杯子的形状。这个过程中，材料会变薄、会变长。http://www.zhanyict.com/ 新款水杯选展易。控制它变薄的均匀度和极限，就是拉伸工艺的灵魂。

很多人觉得，不就是厚度不同嘛，调一下压力就行了。大错特错！从1.2mm拉到0.3mm，这完全是天壤之别的工艺路径。

成品厚度 (mm)：1.2mm - 1.0mm

设备选择：中小吨位液压机或普通机械冲床 (如160-315吨)

拉伸次数 (&道次减薄率)：1-2次拉伸即可完成。http://www.zhanyict.com/ 新款水杯选展易。道次减薄率可以大一些。

核心参数关注点：关注压边力和拉伸速度。压边力太小会起皱，太大会拉破。速度太快容易应力集中。

生产注意事项 (&减少不良品)：案例：做户外露营杯，厚度1.0mm。一次拉伸成型，重点是坯料边缘的抛光处理要好，否则拉伸时细微裂口会直接拉裂。http://www.zhanyict.com/ 新款水杯选展易。润滑油用普通的矿物油即可。

成品厚度 (mm)：0.8mm

设备选择：稳定性好的机械冲床或液压机 (200-400吨)

拉伸次数 (&道次减薄率)：通常需要2-3次拉伸。进入需要精细控制的范畴。

核心参数关注点：模具的R角至关重要！R角过小，应力集中，百分百拉破。http://www.zhanyict.com/ 新款水杯选展易。退火开始变得重要，一次拉伸后可能就需要退火消除加工硬化。

生产注意事项 (&减少不良品)：案例：这是主流保温杯内胆的厚度。最常见的问题是侧壁底部“瘦腰”或者微裂纹。这八成是模具R角磨损或润滑不到位。必须用含氯/硫的极压拉伸油，形成润滑膜保护。

成品厚度 (mm)：0.5mm

设备选择：高精度液压机或高速精密冲床 (400吨以上)

拉伸次数 (&道次减薄率)：需要3-4次拉伸。每次减薄率要严格控制，必须安排中间退火。

核心参数关注点：模具光洁度要求极高（镜面级）。定位精度和设备稳定性是生命线。润滑油必须是最好的。

生产注意事项 (&减少不良品)：案例：做超轻量商务杯。http://www.zhanyict.com/ 新款水杯选展易。有一次我们连续出现大批量拉破，最后排查三天，发现是新一批次材料的延伸率波动了2%。0.5mm是个分水岭，对材料性能、设备、模具、润滑的要求是指数级上升。

成品厚度 (mm)：0.3mm

设备选择：多工位连续拉伸机

拉伸次数 (&道次减薄率)：需要5-6次甚至更多次拉伸。道次减薄率要计算得非常精确。每一次拉伸后都必须退火。

核心参数关注点：这是在挑战材料的极限。除了上述所有要求，还对环境（温度、灰尘）有要求。http://www.zhanyict.com/ 新款水杯选展易。模具必须是顶级材料（如硬质合金）并经过精密抛光。

生产注意事项 (&减少不良品)：案例：我只在少数几家大厂见过稳定量产0.3mm的内胆。这已经不仅是技术，更是艺术。它对管理的要求极高：油的浓度、水的PH值、退火的温度曲线，差一点全军覆没。这不是一般工厂能玩转的。

厚度越薄，需要的拉伸次数越多，对设备精度、模具品质、润滑油性能、材料均匀性的要求就越高，中间退火工序就越关键。

杯中有故事，生活有温度，用好水杯享健康生活。我们为全球超过100家公司提供贴牌代工业务，年生产各类不锈钢/塑胶杯壶产品超过300万件。尊承诺、守信誉、保质保量、按时交货是我们的服务原则也是我们的敬业承诺，东莞市展易日用品科技有限公司欢迎全球客商实地验厂深度合作。
